P, PS oder JET – der richtige Kunststoffventilator für aggressive Umgebungen

In Laboren, der chemischen Industrie und anderen Bereichen, in denen mit korrosiven Gasen und Dämpfe zu rechnen ist, werden besondere Anforderungen an das Lüftungssystem gestellt. Materialien, die in einer normalen Industrieumgebung gut funktionieren, können eine deutlich kürzere Lebensdauer haben, wenn sie aggressiven Chemikalien oder hoher Luftfeuchtigkeit ausgesetzt sind.

FUMEX P, PS und JET sind Ventilatoren aus Polypropylen, die speziell für diese Bedingungen entwickelt wurden. Die Ventilatoren bestehen aus recycelbarem Polypropylen mit Edelstahlschrauben. Dadurch weisen sie eine hohe Beständigkeit gegenüber aggressiven Chemikalien auf und eignen sich auch sehr gut für feuchte Umgebungen.

Warum ein Ventilator aus Polypropylen?

Wenn verunreinigte Luft durch einen Ventilator transportiert wird, kommen Laufrad und Ventilatorgehäuse kontinuierlich mit der abzusaugenden Luft in Kontakt. Enthält die Luft korrosive Stoffe, wird die Materialwahl daher zu einem wichtigen Bestandteil der gesamten Absauglösung.

Bei den Serien P, PS und JET bestehen Ventilatorgehäuse und Laufräder aus Polypropylen. Das bietet einen hohen Korrosionsschutz und macht die Ventilatoren besonders geeignet für beispielsweise Labore, Abzüge, Gefahrgutschränke, Chemikalienschränke, Batterieräume, die pharmazeutische Industrie und chemische Anlagen.

Doch welches Modell ist die richtige Wahl?

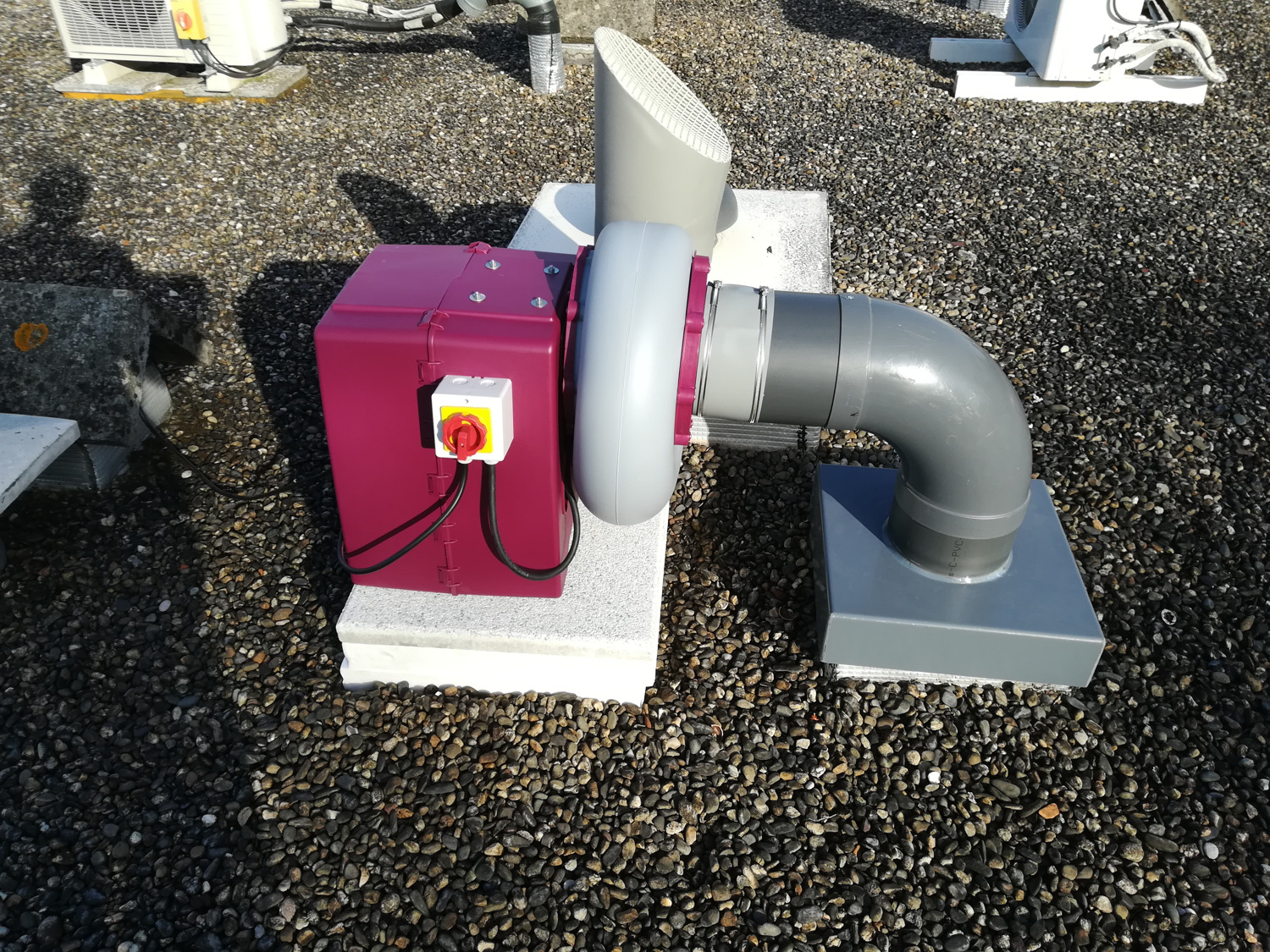

P – für einen großen Luftstrombereich

FUMEX P wurde zur Absaugung von Gasen aus korrosiven Umgebungen entwickelt und deckt innerhalb der Baureihe den größten Luftstrombereich ab.

Mit einem Luftstrom von ca. 50 bis 17.000 m³/h stehen Modelle für kleinere Installationen ebenso wie für deutlich größere Lüftungssysteme zur Verfügung.

P eignet sich beispielsweise für:

• Labore und Abzüge
• chemische Anlagen
• Batterieräume
• Prozesse, bei denen korrosive Gase abgeführt werden müssen

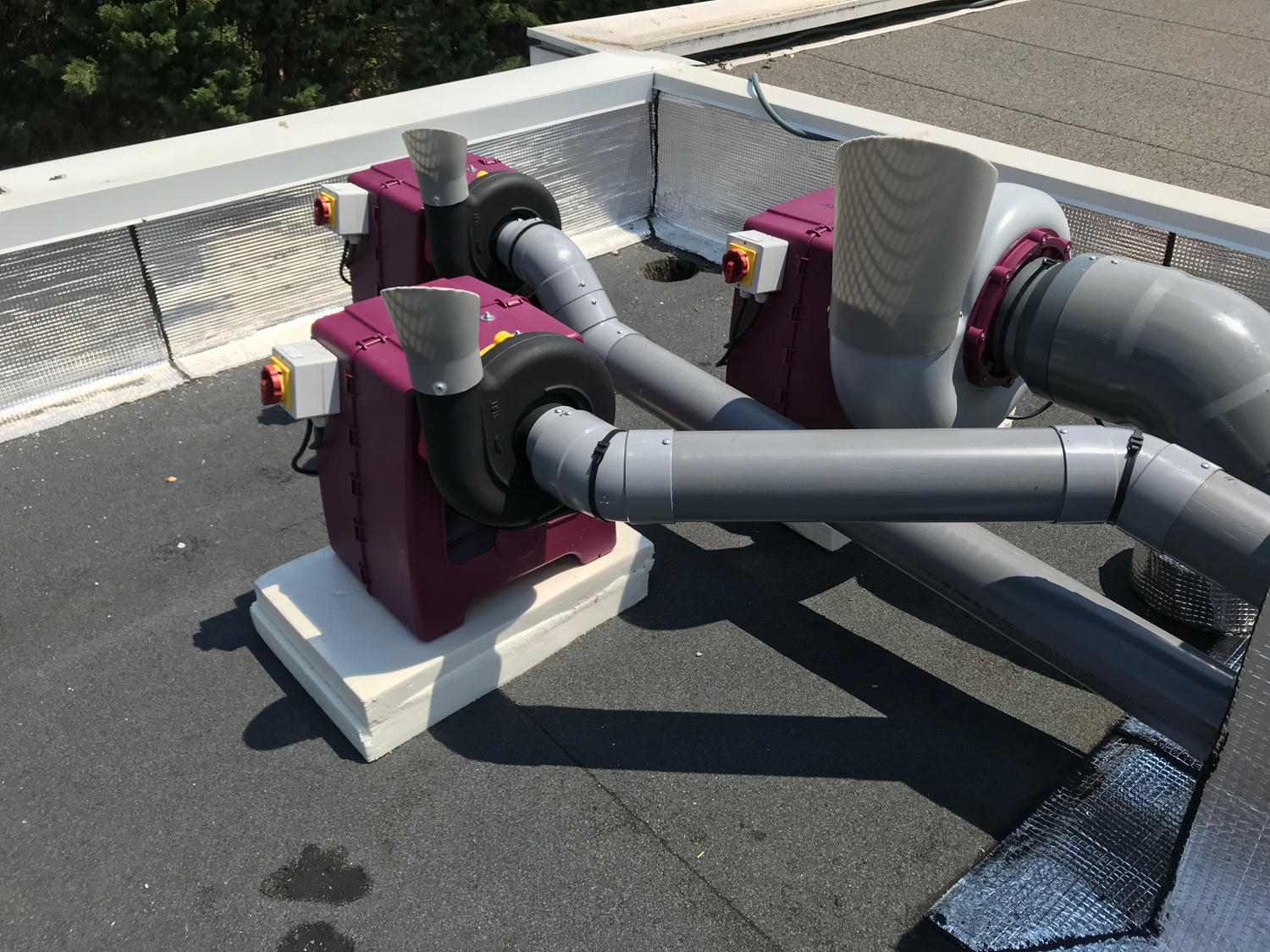

PS – wenn das System einen höheren Druck benötigt

FUMEX PS basiert auf demselben Grundprinzip, wurde jedoch für Anlagen entwickelt, in denen ein höherer Druck erforderlich ist.

Dies kann beispielsweise der Fall sein, wenn die Kanalführung oder andere Komponenten des Lüftungssystems einen höheren Druckverlust verursachen. Die PS-Serie ist für Luftströme von ca. 50 bis 6.000 m³/h erhältlich.

Bei der Wahl zwischen P und PS geht es daher nicht nur um die zu transportierende Luftmenge. Auch der erforderliche Druck zur Überwindung der Widerstände im Lüftungssystem muss berücksichtigt werden.

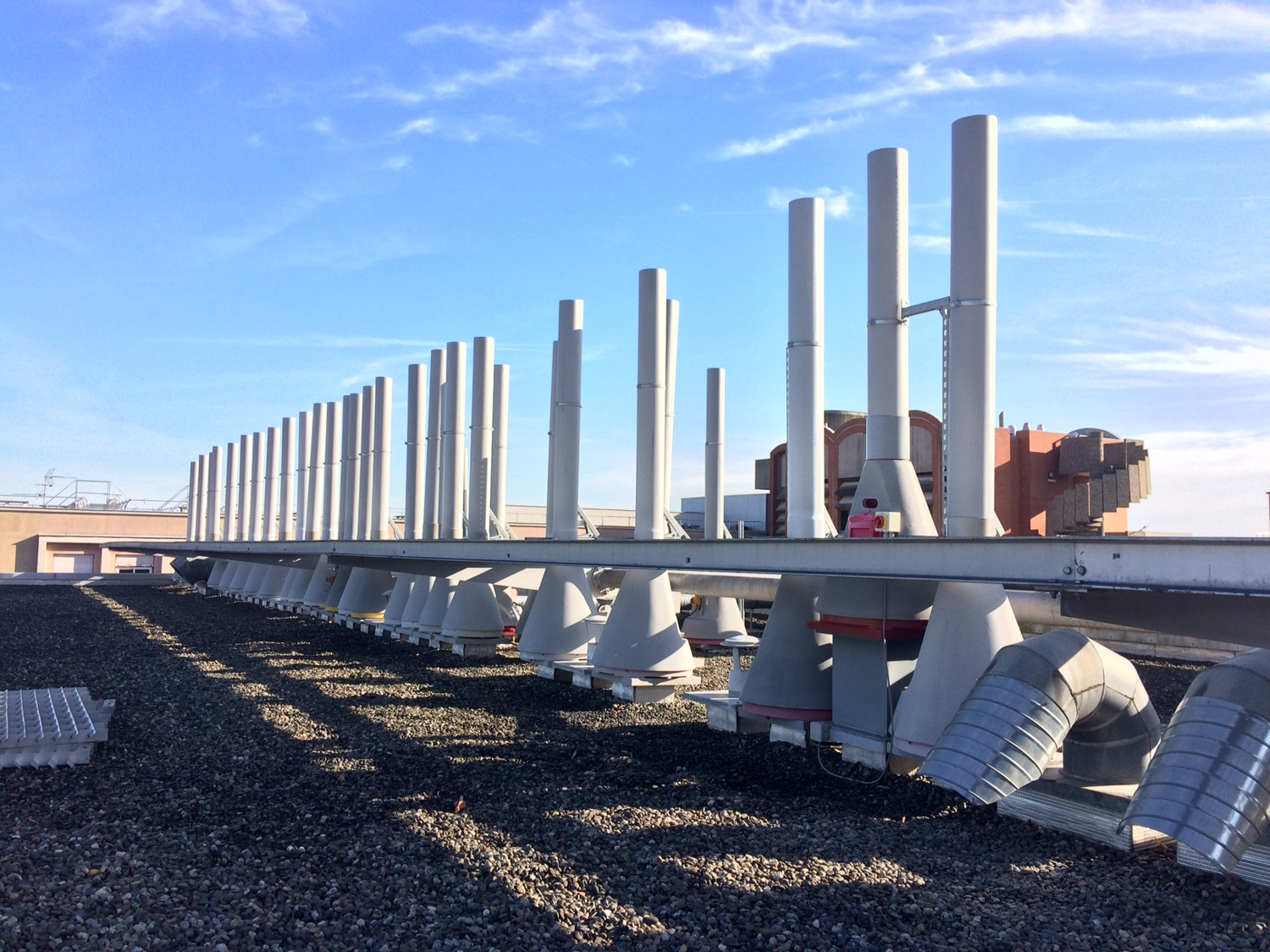

JET – Dachventilator für eine effiziente Ausblasung

FUMEX JET unterscheidet sich von P und PS durch seine Konstruktion und Montageart. JET ist ein Radialventilator für die Montage auf einem Dachsockel im Freien.

Der Motor ist vor korrosiven Gasen und sonstigen äußeren Einflüssen geschützt. Gleichzeitig beschleunigt die JET-Konstruktion die Abluft und sorgt dadurch für eine maximale Vermischung der abgeführten Gase mit der Umgebungsluft.

Die JET-Serie deckt Luftströme von ca. 300 bis 3.500 m³/h ab.

Mit dem passenden Absaugarm kombinieren

P, PS und JET lassen sich – abhängig vom erforderlichen Gesamtluftstrom und Druckverlust des Systems – mit FUMEX Absaugarmen für korrosive Gase und luftgetragene Verunreinigungen kombinieren.

Ein Beispiel ist FUMEX PR CR, eine Ausführung des PR, die speziell für die Absaugung korrosiver Gase entwickelt wurde. Verbindungselemente, die mit der abgesaugten Luft in Kontakt kommen, bestehen aus korrosionsbeständigem Material.

Für Laboranwendungen ist FUMEX ME PP eine passende Alternative. ME PP wird vor allem für die Absaugung stark korrosiver luftgetragener Verunreinigungen in hohen Konzentrationen eingesetzt, beispielsweise in Laboren sowie in der pharmazeutischen und chemischen Industrie. Gelenke und Rohre bestehen aus Polypropylen, während alle Metallteile, die mit dem Luftstrom in Berührung kommen, aus Edelstahl gefertigt sind.

Je nach Auslegung können PR CR oder ME PP zusammen mit einem passend dimensionierten P-, PS- oder JET-Ventilator Teil eines kompletten Absaugsystems bilden. Die Verunreinigung wird direkt an der Quelle erfasst, durch das Kanalsystem transportiert und anschließend abgeführt.

Welcher Ventilator geeignet ist, hängt vom erforderlichen Gesamtluftstrom, dem Druckverlust und der Einbausituation ab.

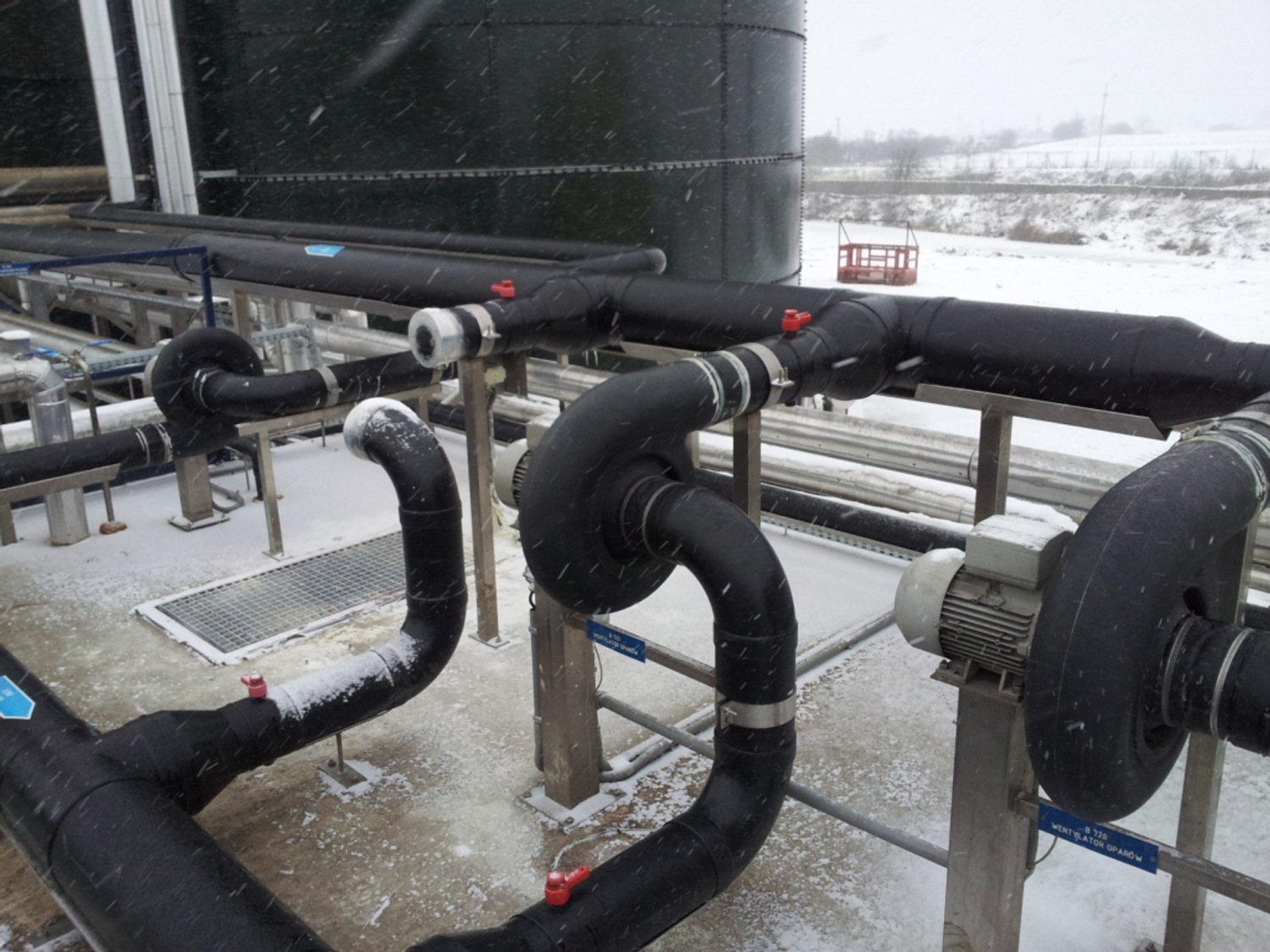

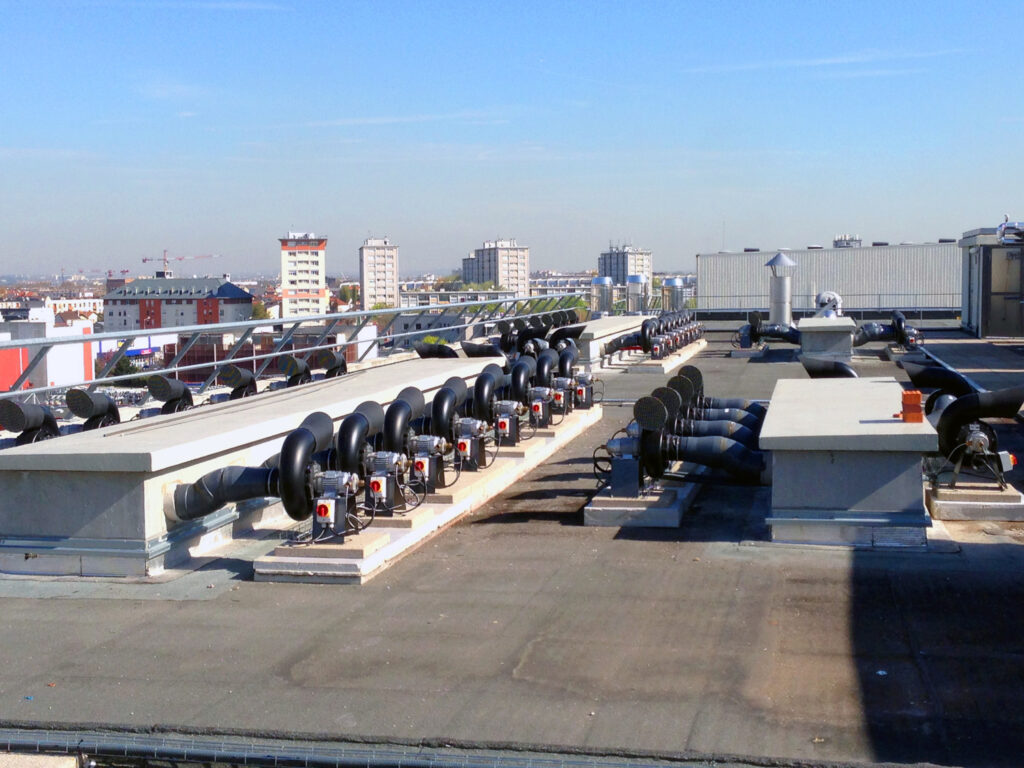

Auch für ATEX-Bereiche erhältlich

Korrosive Luft ist nicht immer die einzige Herausforderung. In Bereichen, in denen brennbare Gase, Dämpfe, Nebel oder Stäube auftreten können, kann auch Ausrüstung erforderlich sein, die für explosionsgefährdete Atmosphären geeignet ist.

P, PS und JET sind daher auch in mehreren Größen als ATEX-Ausführung erhältlich. Die ATEX-Versionen bestehen aus korrosionsbeständigem, leitfähigem Polypropylen. Laut Produktblatt sind die entsprechenden Ausführungen für Gasbereiche mit der Kennzeichnung Zone II Ex c IIC T4 ausgelegt.

Welche ATEX-Einstufung erforderlich ist, hängt jedoch von der jeweiligen Installation und der Risikobewertung des Betriebs ab. Der Betreiber ist dafür verantwortlich zu beurteilen, ob der Arbeitsbereich als ATEX-Bereich klassifiziert werden muss und welche Art von Ausrüstung erforderlich ist.

Der Ventilator muss als Teil des Gesamtsystems betrachtet werden

P, PS und JET decken gemeinsam Luftströme von 50 bis 17.000 m³/h ab. Die Wahl des richtigen Ventilators hängt jedoch von mehr als nur dem gewünschten Luftstrom ab. Kanalführung, Druckverlust, Art der Verunreinigung, Einbauort und mögliche ATEX-Anforderungen müssen gemeinsam berücksichtigt werden.

Durch die Kombination eines passend dimensionierten Ventilators mit einem geeigneten Absaugarm, beispielsweise PR CR oder ME PP, lässt sich ein vollständiges System schaffen, bei dem die Verunreinigung direkt an der Quelle erfasst und effizient abgeführt wird.

Benötigen Sie Unterstützung bei der Wahl zwischen P, PS und JET?
Kontaktieren Sie FUMEX. Wir unterstützen Sie gerne bei der Auslegung einer Lösung, die auf die Anforderungen Ihrer Anwendung abgestimmt ist.
